DEM 整体硬质合金四刃波刃铣刀--高性能型
刀具特点说明：1、刀具尺寸按本公司标准制造，接受非标定制；
2、刃径公差为0/-0.03;
3、柄部公差为h6；
4、底刃均为对称刃设计，有刃倾角；
5、刃尖角为倒角的方式，刀尖角C值如下：φ6＜D≤φ8,C=0.1；φ8＜D≤φ12,C=0.15；φ12＜D≤φ16,C=0.2；D＞φ16,C=0.3；
6、螺旋角度为30度；
波刃铣刀--高效率粗加工用铣刀
产品特点:

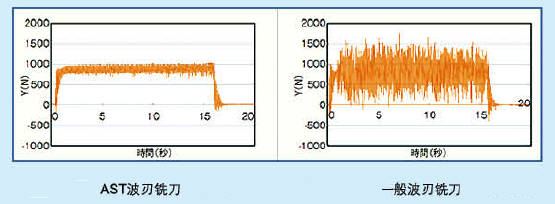

□ 采用最佳的螺旋角与波纹形状，大幅提高了切削刃的抗崩刃性。
□ 通过采用宽切屑排出槽，提高了切屑的排出性，可应对不锈钢与耐热合金等难切削材料的加工。
□ 提高了耐磨性缺损的可靠性，从沟槽加工到型腔加工都可发挥超强的切削性能，且加工稳定。
□ 根据加工材料和刀具直径的不同，设计不同的波纹、波距和波纹圆弧半径。
可加工材料:
| 系列 | 被切削材料 | |||||||||||||
| 结构钢 | 碳素钢 | 合金钢 | 预硬化钢 | 调质钢、模具钢、高硬度钢 | 不锈钢 |
钛合金、 耐热合金 |
铸铁 | 铝合金 | 铜合金 | 树脂 | ||||
| HRC30-45 | HRC45-55 | HRC55-60 | >HRC60 | |||||||||||
| STA | ◎ | ◎ | ◎ | ◎ | ○ |
○ |
○ |
○ |
◎ |
|
○ |
|
||
| HTA |
◎ |
◎ |
◎ |
◎ |
◎ |
○ |
|
|
◎ |
◎ |
◎ |
|
○ |
|
(◎ 最适合 ○ 适合)
尺寸范围：
四刃波刃铣刀DEM4：6.0~32.0mm

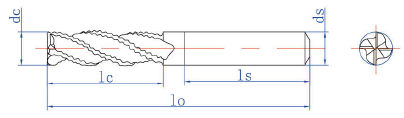

| 高性能型订货号 | 刃径 | 刃长 | 柄径 | 总长 |
| HTA系列（涂层） | dc | lc | ds | lo |
| DEM406012HTA | 6 | 12 | 6 | 50 |
| DEM406015HTA | 6 | 15 | 6 | 50 |
| DEM406018HTA | 6 | 18 | 6 | 60 |
| DEM406024HTA | 6 | 24 | 6 | 60 |
| DEM408016HTA | 8 | 16 | 8 | 60 |
| DEM408020HTA | 8 | 20 | 8 | 60 |
| DEM408024HTA | 8 | 24 | 8 | 80 |
| DEM408032HTA | 8 | 32 | 8 | 80 |
| DEM410020HTA | 10 | 20 | 10 | 70 |
| DEM410025HTA | 10 | 25 | 10 | 70 |
| DEM410030HTA | 10 | 30 | 10 | 80 |
| DEM410040HTA | 10 | 40 | 10 | 90 |
| DEM412024HTA | 12 | 24 | 12 | 75 |
| DEM412030HTA | 12 | 30 | 12 | 75 |
| DEM412036HTA | 12 | 36 | 12 | 90 |
| DEM412048HTA | 12 | 48 | 12 | 100 |
| DEM414028HTA | 14 | 28 | 14 | 100 |
|
DEM414036HTA |
14 |
36 |
14 |
110 |
|
DEM414042HTA |
14 |
42 |
14 |
120 |
|
DEM414056HTA |
14 |
56 |
14 |
130 |
| DEM416032HTA | 16 | 32 | 16 | 110 |
| DEM416040HTA | 16 | 40 | 16 | 120 |
| DEM416048HTA | 16 | 48 | 16 | 130 |
| DEM416056HTA | 16 | 56 | 16 | 140 |
| DEM420040HTA | 20 | 40 | 20 | 110 |
| DEM420050HTA | 20 | 50 | 20 | 120 |
| DEM420060HTA | 20 | 60 | 20 | 130 |
| DEM420070HTA | 20 | 70 | 20 | 140 |
| DEM425050HTA | 25 | 50 | 25 | 115 |
| DEM425060HTA | 25 | 60 | 25 | 125 |
| DEM425070HTA | 25 | 70 | 25 | 135 |
| DEM425080HTA | 25 | 80 | 25 | 145 |
| DEM432050HTA | 32 | 50 | 32 | 115 |
| DEM432060HTA | 32 | 60 | 32 | 125 |
| DEM432070HTA | 32 | 70 | 32 | 135 |
| DEM432080HTA | 32 | 80 | 32 | 145 |
