SD整硬螺旋槽钻头--SE基准型

O3SD-SE

SD 内冷整体硬质合金螺旋槽钻头3×D 基准型

刀具特点说明:

1、刀具尺寸按本公司标准制造,接受非标定制。

2、刃径公差为m7,柄部公差为h6。

3、刀尖顶角、刀尖形式、排屑槽形式、涂层等要素针对各系列特点进行分别设计,确保各系列达到最优的加工效果。



  • 产品特色
  • 产品尺寸
  • 加工视频

HE/SE 系列高性能整硬钻 头

适合高速加工


产品特点:

□ 优异的钻尖形式

   容屑槽是圆弧过度,增加了钻尖的强度,后角是铲磨成圆弧,并配合良好的钝化工艺。

□ 采用铣刀柄式设计

    采用铣刀相同的柄部形式,实现高精度钻孔。

加工案例:

□ 切削条件

被加工材料: 合金钢SCM440
钻头直径:  8.0mm
切削速度: 100m / min
进给量:  1200mm / mi
冷却方式: Emulsion
涂层:  HE 涂层

□ 加工寿命比较




被切削材料:

系列

被切削材料



结构钢

碳素钢

合金钢

预硬化钢

调质钢、模具钢、高硬度钢

不锈钢

钛合金、
耐热合金

铸铁

铝合金

铜合金

树脂



HRC30-45

HRC45-55

HRC55-60

>HRC60

HE



SE

(◎ 最适合  ○ 适合)



可选类型:

3XD  /  3XD 内冷  /  5XD  /  5XD 内冷  /  7XD  /  7XD 内冷



尺寸范围:

D=2.00~20.00mm

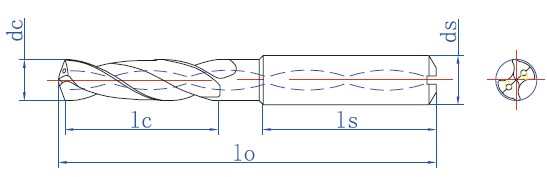

基准型订货号 刃径 槽长 柄径 柄长 总长
SE系列(通用有涂层) dc  lc  ds  ls  lo
O3SD0200SE 2 10 3 28 41
O3SD0210SE 2.1 10 3 28 41
O3SD0220SE 2.2 10 3 28 41
O3SD0230SE 2.3 10 3 28 41
O3SD0240SE 2.4 10 3 28 41
O3SD0250SE 2.5 10 3 28 41
O3SD0260SE 2.6 14 3 28 45
O3SD0270SE 2.7 14 3 28 45
O3SD0280SE 2.8 14 3 28 45
O3SD0290SE 2.9 14 3 28 45
O3SD0300SE 3 14 3 28 45
O3SD0310SE 3.1 18 4 28 51
O3SD0320SE 3.2 18 4 28 51
O3SD0330SE 3.3 18 4 28 51
O3SD0340SE 3.4 18 4 28 51
O3SD0350SE 3.5 18 4 28 51
O3SD0360SE 3.6 18 4 28 51
O3SD0370SE 3.7 18 4 28 51
O3SD0380SE 3.8 18 4 28 51
O3SD0390SE 3.9 18 4 28 51
O3SD0400SE 4 18 4 28 51
O3SD0410SE 4.1 23 6 36 64
O3SD0420SE 4.2 23 6 36 64
O3SD0430SE 4.3 23 6 36 64
O3SD0440SE 4.4 23 6 36 64
O3SD0450SE 4.5 23 6 36 64
O3SD0460SE 4.6 23 6 36 64
O3SD0470SE 4.7 23 6 36 64
O3SD0480SE 4.8 23 6 36 64
O3SD0490SE 4.9 23 6 36 64
O3SD0500SE 5 23 6 36 64
O3SD0510SE 5.1 27 6 36 68
O3SD0520SE 5.2 27 6 36 68
O3SD0530SE 5.3 27 6 36 68
O3SD0540SE 5.4 27 6 36 68
O3SD0550SE 5.5 27 6 36 68
O3SD0560SE 5.6 27 6 36 68
O3SD0570SE 5.7 27 6 36 68
O3SD0580SE 5.8 27 6 36 68
O3SD0590SE 5.9 27 6 36 68
O3SD0600SE 6 27 6 36 68
O3SD0610SE 6.1 32 8 36 73
O3SD0620SE 6.2 32 8 36 73
O3SD0630SE 6.3 32 8 36 73
O3SD0640SE 6.4 32 8 36 73
O3SD0650SE 6.5 32 8 36 73
O3SD0660SE 6.6 32 8 36 73
O3SD0670SE 6.7 32 8 36 73
O3SD0680SE 6.8 32 8 36 73
O3SD0690SE 6.9 32 8 36 73
O3SD0700SE 7 32 8 36 73
O3SD0710SE 7.1 36 8 36 77
O3SD0720SE 7.2 36 8 36 77
O3SD0730SE 7.3 36 8 36 77
O3SD0740SE 7.4 36 8 36 77
O3SD0750SE 7.5 36 8 36 77
O3SD0760SE 7.6 36 8 36 77
O3SD0770SE 7.7 36 8 36 77
O3SD0780SE 7.8 36 8 36 77
O3SD0790SE 7.9 36 8 36 77
O3SD0800SE 8 36 8 36 77
O3SD0810SE 8.1 41 10 40 86
O3SD0820SE 8.2 41 10 40 86
O3SD0830SE 8.3 41 10 40 86
O3SD0840SE 8.4 41 10 40 86
O3SD0850SE 8.5 41 10 40 86
O3SD0860SE 8.6 41 10 40 86
O3SD0870SE 8.7 41 10 40 86
O3SD0880SE 8.8 41 10 40 86
O3SD0890SE 8.9 41 10 40 86
O3SD0900SE 9 41 10 40 86
O3SD0910SE 9.1 45 10 40 90
O3SD0920SE 9.2 45 10 40 90
O3SD0930SE 9.3 45 10 40 90
O3SD0940SE 9.4 45 10 40 90
O3SD0950SE 9.5 45 10 40 90
O3SD0960SE 9.6 45 10 40 90
O3SD0970SE 9.7 45 10 40 90
O3SD0980SE 9.8 45 10 40 90
O3SD0990SE 9.9 45 10 40 90
O3SD1000SE 10 45 10 40 90
O3SD1010SE 10.1 50 12 45 100
O3SD1020SE 10.2 50 12 45 100
O3SD1030SE 10.3 50 12 45 100
O3SD1040SE 10.4 50 12 45 100
O3SD1050SE 10.5 50 12 45 100
O3SD1060SE 10.6 50 12 45 100
O3SD1070SE 10.7 50 12 45 100
O3SD1080SE 10.8 50 12 45 100
O3SD1090SE 10.9 50 12 45 100
O3SD1100SE 11 50 12 45 100
O3SD1110SE 11.1 54 12 45 104
O3SD1120SE 11.2 54 12 45 104
O3SD1130SE 11.3 54 12 45 104
O3SD1140SE 11.4 54 12 45 104
O3SD1150SE 11.5 54 12 45 104
O3SD1160SE 11.6 54 12 45 104
O3SD1170SE 11.7 54 12 45 104
O3SD1180SE 11.8 54 12 45 104
O3SD1190SE 11.9 54 12 45 104
O3SD1200SE 12 54 12 45 104
O3SD1210SE 12.1 59 14 45 109
O3SD1220SE 12.2 59 14 45 109
O3SD1230SE 12.3 59 14 45 109
O3SD1240SE 12.4 59 14 45 109
O3SD1250SE 12.5 59 14 45 109
O3SD1260SE 12.6 59 14 45 109
O3SD1270SE 12.7 59 14 45 109
O3SD1280SE 12.8 59 14 45 109
O3SD1290SE 12.9 59 14 45 109
O3SD1300SE 13 59 14 45 109
O3SD1310SE 13.1 63 14 45 113
O3SD1320SE 13.2 63 14 45 113
O3SD1330SE 13.3 63 14 45 113
O3SD1340SE 13.4 63 14 45 113
O3SD1350SE 13.5 63 14 45 113
O3SD1360SE 13.6 63 14 45 113
O3SD1370SE 13.7 63 14 45 113
O3SD1380SE 13.8 63 14 45 113
O3SD1390SE 13.9 63 14 45 113
O3SD1400SE 14 63 14 45 113
O3SD1410SE 14.1 68 16 48 121
O3SD1420SE 14.2 68 16 48 121
O3SD1430SE 14.3 68 16 48 121
O3SD1440SE 14.4 68 16 48 121
O3SD1450SE 14.5 68 16 48 121
O3SD1460SE 14.6 68 16 48 121
O3SD1470SE 14.7 68 16 48 121
O3SD1480SE 14.8 68 16 48 121
O3SD1490SE 14.9 68 16 48 121
O3SD1500SE 15 68 16 48 121
O3SD1510SE 15.1 72 16 48 125
O3SD1520SE 15.2 72 16 48 125
O3SD1530SE 15.3 72 16 48 125
O3SD1540SE 15.4 72 16 48 125
O3SD1550SE 15.5 72 16 48 125
O3SD1560SE 15.6 72 16 48 125
O3SD1570SE 15.7 72 16 48 125
O3SD1580SE 15.8 72 16 48 125
O3SD1590SE 15.9 72 16 48 125
O3SD1600SE 16 72 16 48 125
O3SD1610SE 16.1 77 18 48 130
O3SD1620SE 16.2 77 18 48 130
O3SD1630SE 16.3 77 18 48 130
O3SD1640SE 16.4 77 18 48 130
O3SD1650SE 16.5 77 18 48 130
O3SD1660SE 16.6 77 18 48 130
O3SD1670SE 16.7 77 18 48 130
O3SD1680SE 16.8 77 18 48 130
O3SD1690SE 16.9 77 18 48 130
O3SD1700SE 17 77 18 48 130
O3SD1710SE 17.1 81 18 48 134
O3SD1720SE 17.2 81 18 48 134
O3SD1730SE 17.3 81 18 48 134
O3SD1740SE 17.4 81 18 48 134
O3SD1750SE 17.5 81 18 48 134
O3SD1760SE 17.6 81 18 48 134
O3SD1770SE 17.7 81 18 48 134
O3SD1780SE 17.8 81 18 48 134
O3SD1790SE 17.9 81 18 48 134
O3SD1800SE 18 81 18 48 134
O3SD1810SE 18.1 86 20 50 141
O3SD1820SE 18.2 86 20 50 141
O3SD1830SE 18.3 86 20 50 141
O3SD1840SE 18.4 86 20 50 141
O3SD1850SE 18.5 86 20 50 141
O3SD1860SE 18.6 86 20 50 141
O3SD1870SE 18.7 86 20 50 141
O3SD1880SE 18.8 86 20 50 141
O3SD1890SE 18.9 86 20 50 141
O3SD1900SE 19 86 20 50 141
O3SD1910SE 19.1 90 20 50 145
O3SD1920SE 19.2 90 20 50 145
O3SD1930SE 19.3 90 20 50 145
O3SD1940SE 19.4 90 20 50 145
O3SD1950SE 19.5 90 20 50 145
O3SD1960SE 19.6 90 20 50 145
O3SD1970SE 19.7 90 20 50 145
O3SD1980SE 19.8 90 20 50 145
O3SD1990SE 19.9 90 20 50 145
O3SD2000SE 20 90 20 50 145
